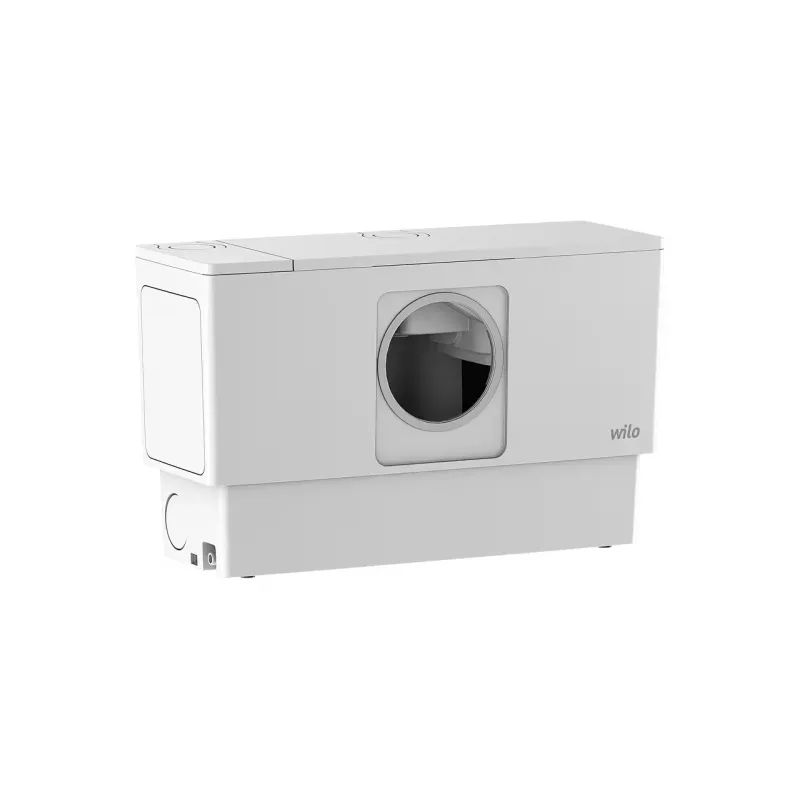

DrainLift MINI5-XS/WC-EF

DrainLift MINI5-XS/WC-EF
DrainLift MINI5-XS/WC-EFDrainLift MINI5-XS/WC-EF
Doprava zdarma

-28%

Napětí
230 V

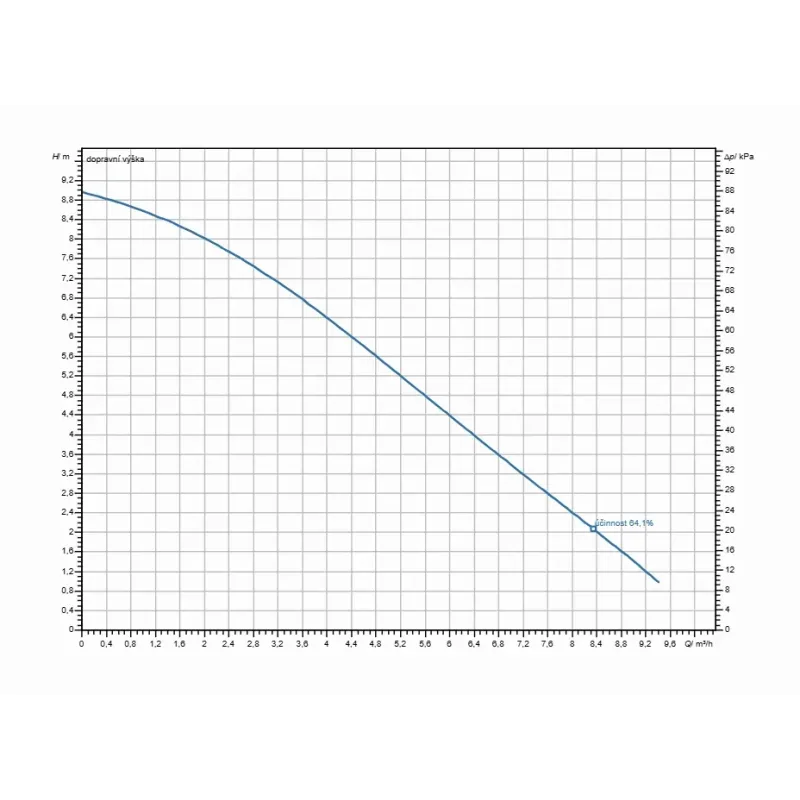

Výtlak (Hmax)
9 m
Průtok (Qmax)
9,5 m³/h
🛈 další informace

Skladem u dodavatele

U Vás do 2,7 pracovních dnů

-28% 18 027 Kč

12 979 Kč s DPH

10 727 Kč bez DPH

ks

favorite_border Do oblíbených
Porovnat Porovnat

Kód: 6095130

EAN: 4062679278339

0 hodnocení
Doprava zdarma nad 8000 Kč

Doprava zdarma nad 8000 Kčplatí pro Toptrans a Českou Poštu

100% lidí nás doporučuje

100% lidí nás doporučujeHeuréka ověření zákazníky

Autorizovaný servis Grundfos

Autorizovaný servis Grundfosdostupnost 24/7, dojedeme k vám

6944 výdejních míst

6944 výdejních místpo celé ČR a SK

Popis

Kompaktní přečerpávací stanice připravená k zapojení s kontaktem poplachu pro odvodnění umyvadel, sprch, van a WC.

Čerpané médium

Pro sběr a dopravu vody v domovních oblastech:

  • Odpadní vody s fekáliemi

Doprava odpadních vod v souladu s 12050

Zařízení na přečerpávání odpadní vody splňuje požadavky normy EN 12050-3.

U zařízení podle 12050-3 dbejte na tyto body:

  • Všechny připojené odvodňovací komponenty jsou instalovány v jedné místnosti.
  • Nad hladinou zpětného vzdutí je další toaleta.

Konstrukce

Kompaktní, plně zaplavitelná přečerpávací stanice s ponorným čerpadlem, připravena k zapojení. Ponorné čerpadlo je opatřeno rotujícím břitem. Břit zaručeně rozmělní fekálie v odpadní vodě. Měření hladiny probíhá pomocí snímače hladiny. Odvzdušnění je integrováno do vnitřního krytu a je opatřeno filtrem s aktivním uhlím. Kromě toho je přečerpávací stanice opatřena bzučákem a beznapěťovým kontaktem poplachu (max. spínací výkon: 42 V=, 500 mA, druh kontaktu: rozpínací kontakt (NC)). Při vysoké hladině v nádrži se aktivuje akustický alarm vydaný bzučákem. Pomocí tohoto bezpotenciálního kontaktu může být dále připojena poruchová signalizace. Víko nádrže kompletně uzavírá zařízení.

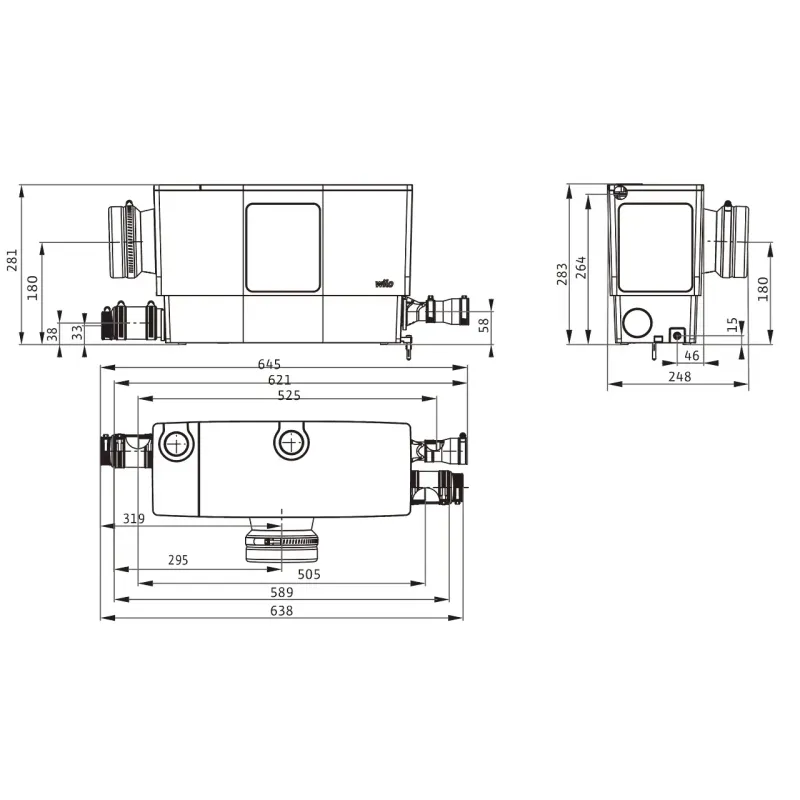

K dispozici je až pět připojení:

  • 1× přítok 40 mm (DN 40), bez zpětného ventilu, provedený směrem nahoru, z výroby uzavřený.
  • 2× přítok 40/50 mm (DN 40/50), se zpětným ventilem, proveden vodorovně směrem vlevo a vpravo, z výroby otevřený.
  • 1× toaletní přípojka 110 mm (DN 110), provedena směrem dopředu, z výroby otevřená. − V případě potřeby může být přípojka WC provedena směrem vodorovně vlevo. Odpovídající otvor je uzavřen již z výroby.
  • 1× přípojka výtlaku 32/40 mm (DN 32/40), se zpětným ventilem, provedena směrem nahoru, z výroby otevřená. − V případě potřeby může být přípojka výtlaku provedena směrem vodorovně vpravo. Odpovídající otvor je uzavřen již z výroby.

Obsah dodávky

  • 1× těsnící manžeta pro potrubí HT DN 32/40 (32/40 mm)
  • 2× hadicová spona 32–50 mm
  • 1× těsnící manžeta pro potrubí HT DN 110 (110 mm)
  • 1× upínací kroužek
  • 1× hadicová spona 110–130 mm
  • 2× přípojka přítoku DN 50 (50 mm)
  • 2× těsnící manžeta pro potrubí HT DN 40/50 (40/50 mm)
  • 2x zpětná klapka
  • 2× trubková spona 50–70 mm
  • 2× hadicová spona 32–50 mm
  • 2× těsnící zátka
  • 6× O-kroužek
  • Kotvení (jištění proti vztlaku): 2× připevňovací úhelníky se šrouby a hmoždinkami
  • Sada pro nouzové vypouštění (odvodňovací hadice, hadicová spona, těsnící zátka)
  • Sada pro sací výšku
  • Sada pro vodorovnou přípojku výtlaku
  • Návod k montáži a obsluze

Ke stažení

Návod MINI3 XS-WC

Návod MINI3 XS-WC.pdf

Stáhnout (6.06MB)

Recenze

0 hodnocení

Na tento produkt momentálně není přidána žádná recenze.
