CME 5-6 A-R-I-E-AQQE S-A-D-NCME 5-6 A-R-I-E-AQQE S-A-D-NCME 5-6 A-R-I-E-AQQE S-A-D-N
Doprava zdarma

-20%

Autorizovaný Servis Grundfos
  • Napětí: 3 x 380-500 V
  • Výtlak (Hjmen): 67.03 m
  • Průtok (Qjmen): 5.64 m³/h
🛈 další informace

Skladem

U Vás do 1,9 pracovních dnů

-20% 81 513 Kč

65 210 Kč s DPH

53 893 Kč bez DPH

ks

favorite_border Do oblíbených
Porovnat Porovnat

Kód: 98396729

EAN: 5711494303519

0 hodnocení
Doprava zdarma nad 8000 Kč

Doprava zdarma nad 8000 Kčplatí pro Toptrans a Českou Poštu

100% lidí nás doporučuje

100% lidí nás doporučujeHeuréka ověření zákazníky

Autorizovaný servis Grundfos

Autorizovaný servis Grundfosdostupnost 24/7, dojedeme k vám

6944 výdejních míst

6944 výdejních místpo celé ČR a SK

Popis

POPIS:

Čerpadla Grundfos CME jsou konstruována na bázi čerpadel CM.
Čerpadla patří do výrobní řady tzv. E- čerpadel.
Rozdíl mezi čerpadly CM a čerpadlem CME spočívá v použitém motoru.
Motor čerpadla CME je motor Grundfos MGE navržený
v souladu s normami EU. Tento motor obsahuje vestavěný frekvenční měnič.
Otáčková regulace na bázi frekvenčního měniče
umožňuje provádět kontinuální změnu otáček motoru,
díky čemuž může čerpadlo pracovat v libovolném
provozním bodě. Účelem plynulé otáčkové regulace
motoru je přizpůsobit výkon motoru daným provozním podmínkám.
K vestavěnému frekvenčnímu měniči čerpadel CME
můžete připojit tlakový snímač. Další informace, viz
část Snímače pro CM, CME na straně 143.
Konstrukční materiály čerpadel CME jsou identické
s materiály použitými při výrobě čerpadel řady CM.

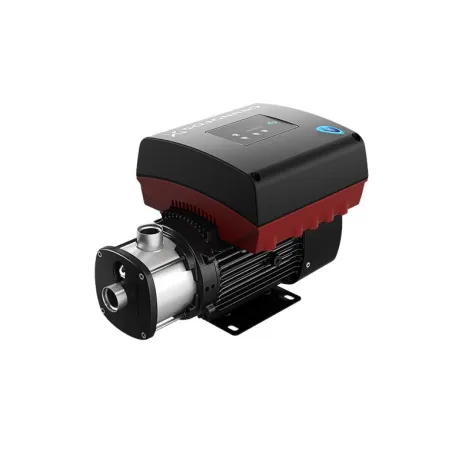

Kompaktní, spolehlivé, horizontální, vícestupňové odstředivé čerpadlo s axiálním vstupem s axiálním sacím a radiálním výtlačným hrdlem. Konstrukční materiály ve styku s čerpanou kapalinou jsou z korozivzdorné oceli. Mechanická ucpávka čerpadla je speciálně konstruovaný, nevyvážený O-kroužek. Potrubí je připojeno vnitřními Whitworthovými trubkovými závity, Rp (ISO 7/1). Čerpadlo je instalováno s 1-fázovým asynchronním motorem s permanentním magnetem, chlazeným ventilátorem. Účinnost motoru je podle IEC 60034-30-2 klasifikována jako IE5. Motor obsahuje frekvenční měnič a PI regulátor ve svorkovnici motoru. To umožňuje plynulou regulaci otáček motoru, a tím přizpůsobování jeho výkonu daným provozním podmínkám. Provozní panel na svorkovnici motoru umožňuje nastavení vyžadované nastavovací hodnoty stejně jako nastavení čerpadla na "Min." nebo "Max." provoz nebo na "Stop". Ukazatel Grundfos Eye (oko) na provozním panelu poskytuje vizuální signalizaci stavu čerpadla:

  • Power on" (napájení zapnuté): Motor je v chodu (zelená kontrolka se otáčí) nebo není v chodu (zelená kontrolka stále svítí)
  • "Warning" (varování): Motor je stále v chodu (žlutá kontrolka se otáčí) nebo se zastavil (žlutá kontrolka stále svítí)
  • "Alarm": Motor se zastavil (blikající červená kontrolka svítí).

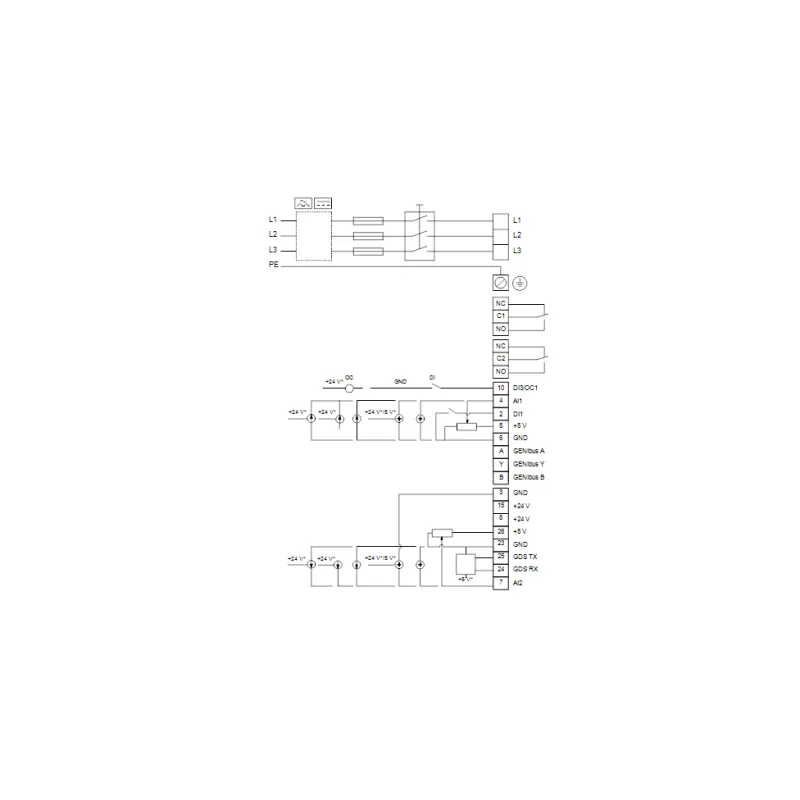

Komunikaci s čerpadlem umožňuje jednotka dálkového ovládání Grundfos GO Remote (příslušenství). Dálkové ovládání umožňuje další nastavení i odečet číselných parametrů jako jsou "Actual value" (skutečná hodnota), "Speed" (otáčky), "Power input" (elektrický příkon) a celková "Power consumption" (energetická spotřeba). Svorkovnice má svorky těchto připojení:

  • jeden vyhrazený digitální vstup
  • dva analogové vstupy, 0(4)-20 mA, 0-5 V, 0-10 V, 0,5 - 3,5 V
  • 5 V napájecí napětí pro potenciometr a snímač
  • jeden konfigurovatelný digitální vstup nebo otevřený kolektorový výstup
  • vstup a výstup digitálního snímače Grundfos
  • 24 V napájecí napětí pro snímače
  • dva výstupy pro signální relé (bezpotenciálové kontakty)
  • přípojka pro GENIbus
  • rozhraní pro instalační modul CIM Grundfos.

Parametry

Značka Grundfos
Materiál Stainless steel
Maximální provozní tlak 16 bar
Jmenovitý výkon - P2 2.2 kW
Frekvence el. sítě 50 / 60 Hz
Jmenovité napětí 3 x 380-500 V
Jmenovitý proud 4.15-3.4 A
Krytí podle IP IP55
Max. teplota kapaliny 120 °C
Oběžné kolo 6x, Nerezová ocel
Jmenovitý průtok 5.64 m³/h
Jmenovitá dopravní výška 67.03 m
Velikost připojení sacího hrdla 1 1/4 inch
Velikost připojení výtlačného hrdla 1 inch
Jmenovitá rychlost 2900 - 4000 ot/min
Hrubá hmotnost 22.9 kg
