MOG.09.1.2 přečerpávací stanice

Napětí: 230 V
Výtlak (H_max): 14.4 m
Průtok (Q_max): 14.8 m³/h

🛈 další informace

Skladem

U Vás do 1,9 pracovních dnů

-45% 163 529 Kč

89 941 Kč s DPH

74 331 Kč bez DPH

Do oblíbených

Porovnat

Kód: 97901124

EAN: 5710626081240

Doprava zdarma nad 8000 Kčplatí pro Toptrans a Českou Poštu

100% lidí nás doporučujeHeuréka ověření zákazníky

Autorizovaný servis Grundfosdostupnost 24/7, dojedeme k vám

6944 výdejních místpo celé ČR a SK

Popis

Popis:

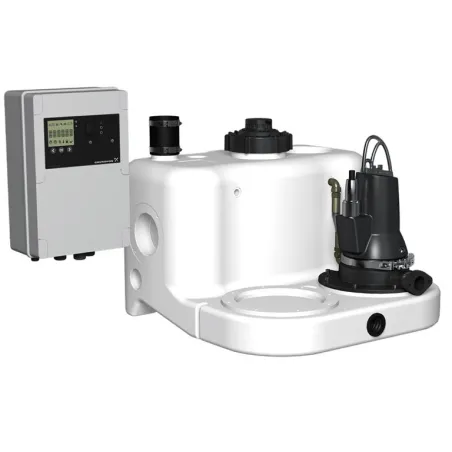

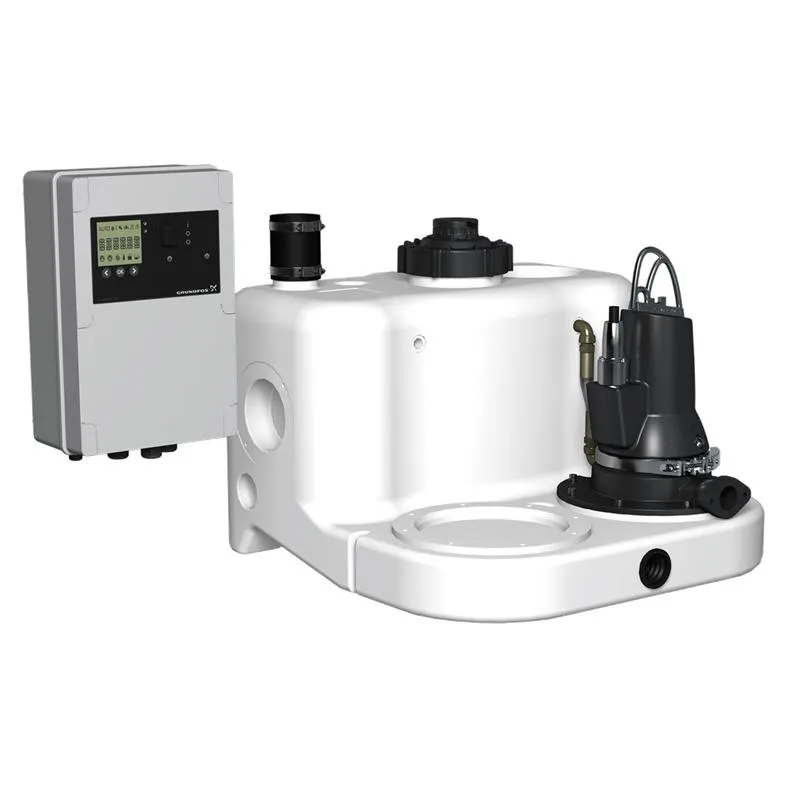

Multilift se dodává jako kompletní jednotka připravená k instalaci a zahrnuje plně integrovanou sběrnou nádrž s brusným čerpadlem a ponorným motorem namontovaným na sběrné nádrži a předzapojenou řídicí jednotku, včetně snímače hladiny. (Zpětné ventily a výtlačné potrubí jsou k dispozici jako příslušenství)

Plně integrovaná sběrná nádrž má všechny potřebné porty pro připojení přívodního potrubí, výtlačného potrubí, odvzdušňovacího potrubí a ručně ovládaného membránového čerpadla (příslušenství).

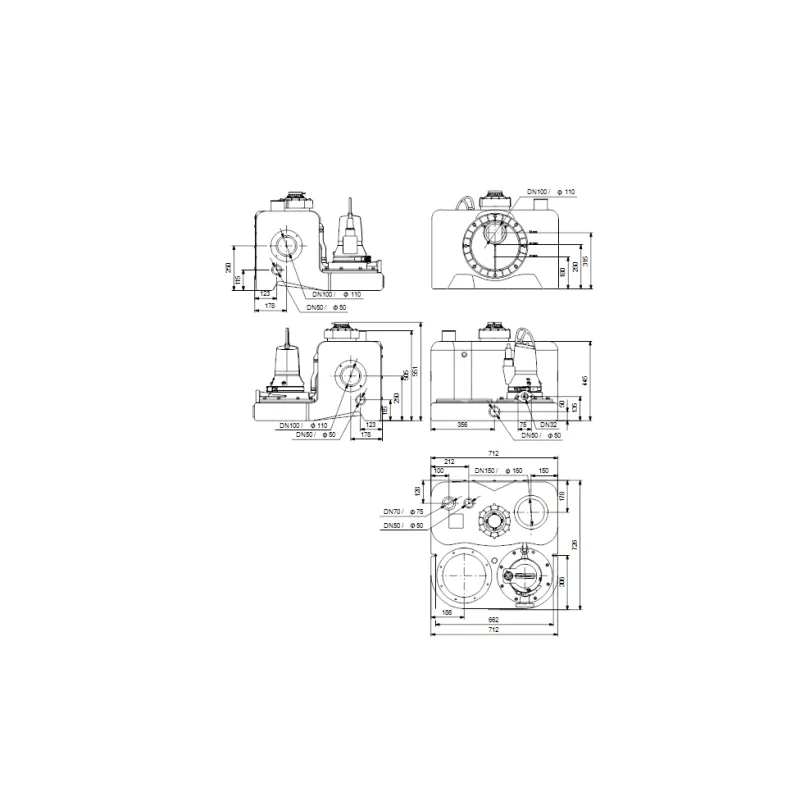

Na sběrné nádrži je osazeno 7 přívodních hrdel. Zadní vstup DN100 je umístěn na patentovaném vstupním disku pro plynulé propojení všech vstupních potrubí průměru 180-315 mm. Vstupy DN100 a DN50 na každé straně. Vstupy DN150 a DN50 na horní části nádrže. Korozivzdorné polyetylenové sběrné nádrže Multilift jsou plynotěsné, vodotěsné a nepropouštějí zápach, zajišťují menší množství zbytkové vody a menší sedimentaci provedením zkosené spodní části.

Čerpadlo je vybaveno mělnicím zařízením s vírovým oběžným kolem, ponorným motorem a olejovou komorou s fyziologicky nezávadnou olejovou náplní kolem mechanické hřídelové ucpávky. Výstup čerpadla má vnitřní závity 1 1/4 palce.

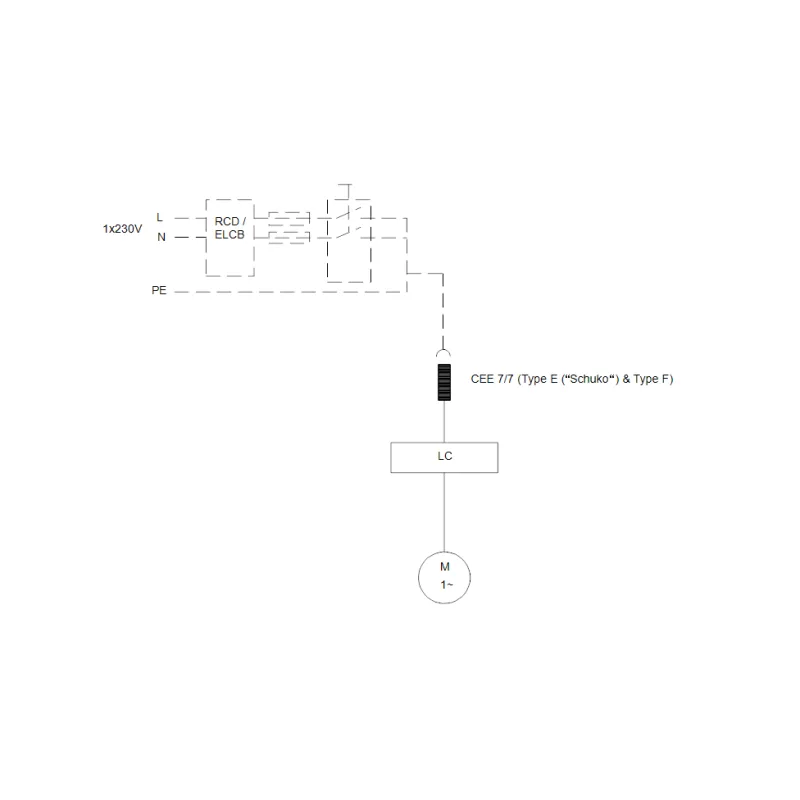

Řídicí jednotka LC221 s mikroprocesorem je vybavena displejem pro veškerá možná monitorování čerpadla. Čerpadlo a snímač jsou připojeny k řídicí jednotce kabelem a potrubím o délce 10 m. Napájecí kabel má délku 1,5 m a je opatřen zástrčkou (včetně fázového invertoru pro 3fázový motor) Bezkontaktní piezorezistivní snímač tlaku připojitelný uvnitř skříně, monitorovaný řídicí jednotkou s přesností na jeden milimetr a zobrazením na displeji. Neucpávající se tlakové potrubí uvnitř nádrže bez pohyblivých částí v odpadní vodě.

Řídicí jednotka zajišťuje tepelnou ochranu motoru a monitoruje provoz čerpadla. Tepelná ochrana motoru sestává z tepelných spínačů ve vinutí.

Funkce řídicí jednotky:

zapínání/vypínání jednoho čerpadla s řezacím zařízením na základě spojitého signálu z piezorezistivního snímače
jističem a/nebo měřením proudu a také připojením tepelných spínačů
ochrana motoru proti běhu na sucho pomocí omezení doby běhu s následným nouzovým provozem
24hodinový automatický zkušební běh během dlouhé doby nečinnosti

nastavení dob zpoždění:

zpoždění zastavení (doba od dosažení zastavovací hladiny do zastavení čerpadla)
zpoždění spuštění (doba od dosažení spouštěcí hladiny do spuštění čerpadla)
zpoždění alarmu (doba od výskytu poruchy do signalizace alarmu) pro zabránění krátkodobému alarmu vysoké hladiny v případě dočasného vysokého přítoku do nádrže.
automatické měření proudu pro signalizace alarmů

provozní signalizace:

provozní režim (automatický, ruční)
provozní hodiny
impulsy (počet spuštění)
nejvyšší naměřený proud motoru

výstražná signalizace:

stav čerpadla (běh, porucha)
porucha sledu fází a chybějící fáze
porucha aktivovaná tepelným spínačem
alarm vysoké hladiny vody
interval servisu/údržby (volitelný).

volba automatického resetování alarmů
protokol poruch pro až 20 alarmů
volba mezi různými počátečními hladinami
volba typu připojeného snímače
kalibrace snímače (přednastavená)
volba intervalu údržby 0, 3, 6 nebo 12 měsíců).

LC 221 má standardně 4 beznapěťové výstupy pro:

– čerpadlo v provozu – porucha čerpadla – alarm vysoké hladiny – běžná porucha. 6 digitálních vstupů pro následující funkce:
– připojení snímače tlaku (předběžně namontováno) – připojení analogového snímače (4–20 mA nebo 0–5 V) – připojení až čtyř hladinových spínačů nebo tlakových spínačů místo analogového snímače – připojení samostatného spínače hladiny, který bude použit pro detekci zaplavení mimo Multilift. Přečerpávací stanice jsou často instalovány v jímce v suterénu – nejnižší místo v budově. V případě například vtékání zemní vody nebo prasklého vodního potrubí bude řídicí jednotka signalizovat alarm. – připojení externího resetu alarmu – připojení tepelného spínače motoru

Řada Multilift je navržena podle normy EN12050-1, schválena a monitorována externím institutem LGA. Dalšími osvědčeními jsou VDE, GHOST, CB, EMV

Parametry

Značka	Grundfos

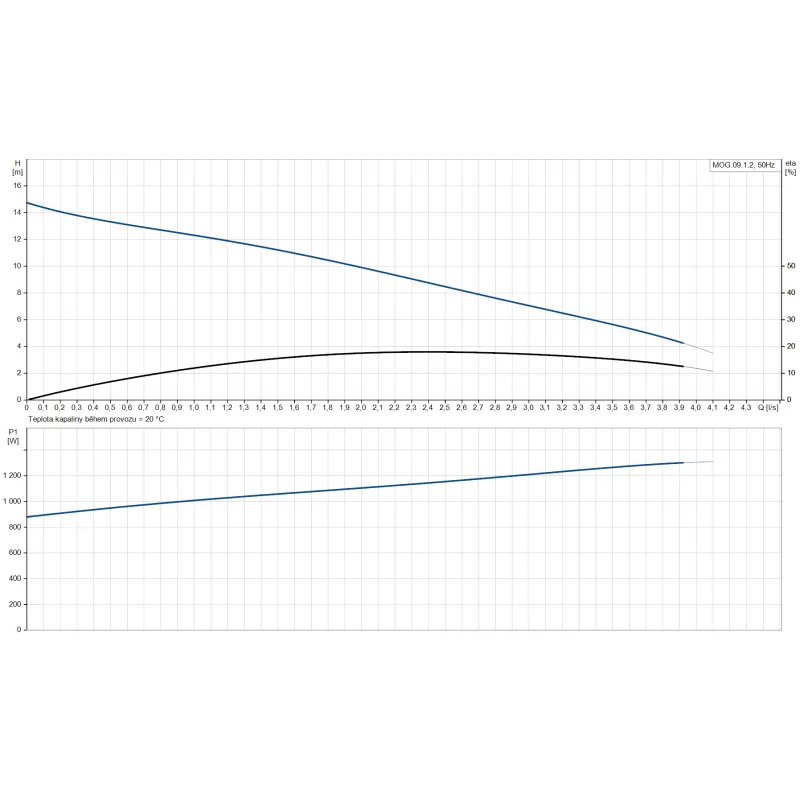

Maximální průtok	14.8 m³/h
Max. dopravní výška	14.4 m
Materiál	EN 1561 EN-GJL-200
Jmenovitý výkon - P2	0.9 kW
Frekvence el. sítě	50 Hz
Jmenovité napětí	1 x 230 V
Max. počet startů za hodinu	60
Krytí podle IP	IP68
Délka kabelu	1.5 m
Max. teplota kapaliny	40 °C
Jmenovitý průtok	0.889 l/s
Jmenovitá dopravní výška	12.1 m
Hrubá hmotnost	92.6 kg
Max. částice	50 mm
Potrubní přípojka - výstup	DN 32
Typ oběžného kola	mělnící systém
Celkový objem tlakové nádoby	93 l

Ke stažení

návod MOG.pdf

Stáhnout (3.01MB)
