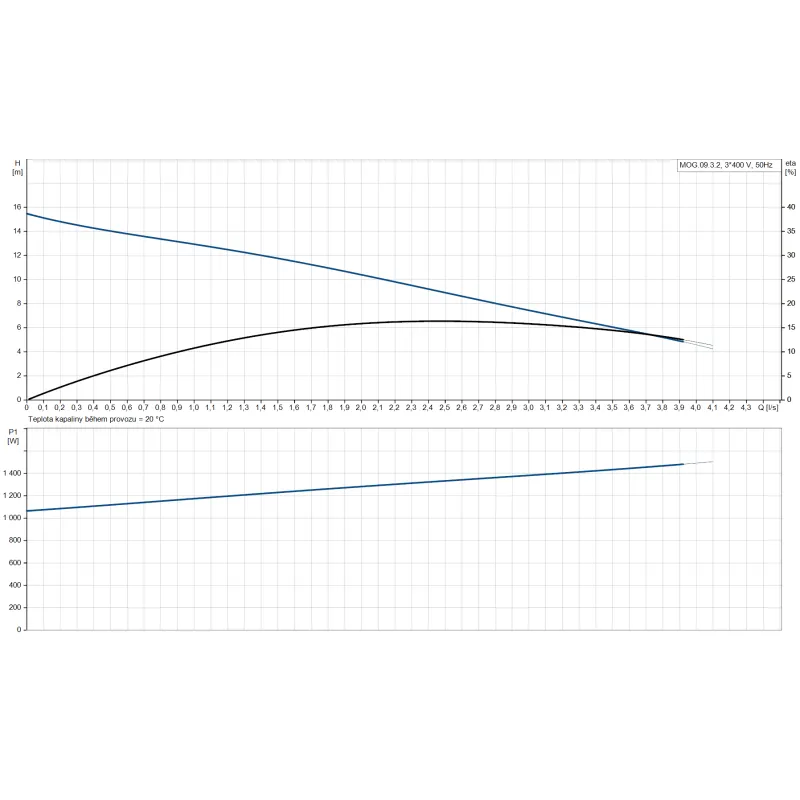

Napětí: 400 V Max. výtlak (Hmax): 15 m Max. průtok (Qmax): 3,8 m3/h více

Skladem

U Vás do 1,9 pracovních dnů

-15% 150 370 Kč

127 815 Kč s DPH

105 632 Kč bez DPH

ks

favorite_border Do oblíbených
Porovnat Porovnat

Kód: 97901125

EAN: 5710626081257

0 hodnocení
Doprava zdarma nad 8000 Kč

Doprava zdarma nad 8000 Kčplatí pro Toptrans a Českou Poštu

100% lidí nás doporučuje

100% lidí nás doporučujeHeuréka ověření zákazníky

Autorizovaný servis Grundfos

Autorizovaný servis Grundfosdostupnost 24/7, dojedeme k vám

6944 výdejních míst

6944 výdejních místpo celé ČR a SK

Popis

POPIS:

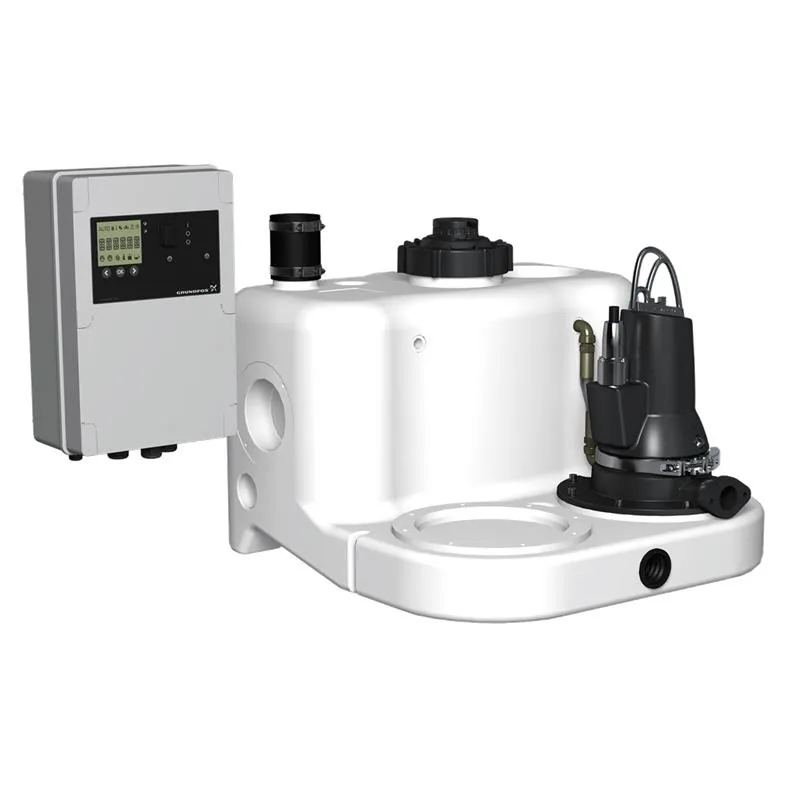

Multilift se dodává jako kompletní jednotka připravená k instalaci a zahrnuje plně integrovanou sběrnou nádrž s brusným čerpadlem a ponorným motorem namontovaným na sběrné nádrži a předzapojenou řídicí jednotku, včetně snímače hladiny. (Zpětné ventily a výtlačné potrubí jsou k dispozici jako příslušenství)

Plně integrovaná sběrná nádrž má všechny potřebné porty pro připojení přívodního potrubí, výtlačného potrubí, odvzdušňovacího potrubí a ručně ovládaného membránového čerpadla (příslušenství).

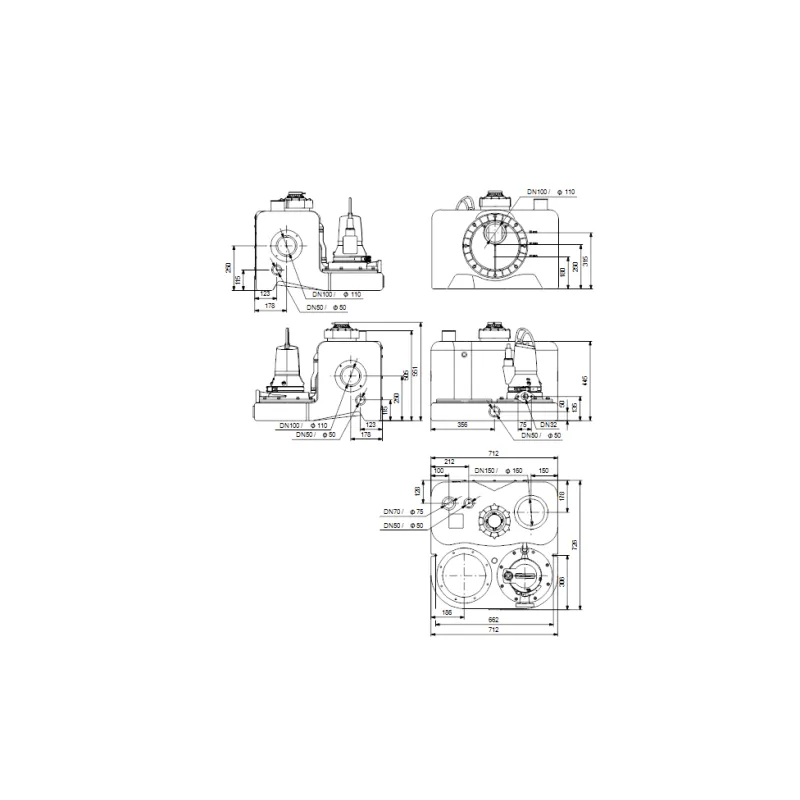

Na sběrné nádrži je osazeno 7 přívodních hrdel. Zadní vstup DN100 je umístěn na patentovaném vstupním disku pro plynulé propojení všech vstupních potrubí průměru 180-315 mm. Vstupy DN100 a DN50 na každé straně. Vstupy DN150 a DN50 na horní části nádrže. Korozivzdorné polyetylenové sběrné nádrže Multilift jsou plynotěsné, vodotěsné a nepropouštějí zápach, zajišťují menší množství zbytkové vody a menší sedimentaci provedením zkosené spodní části.

Čerpadlo je vybaveno mělnicím zařízením s vírovým oběžným kolem, ponorným motorem a olejovou komorou s fyziologicky nezávadnou olejovou náplní kolem mechanické hřídelové ucpávky. Výstup čerpadla má vnitřní závity 1 1/4 palce.

Řídicí jednotka LC221 s mikroprocesorem je vybavena displejem pro veškerá možná monitorování čerpadla. Čerpadlo a snímač jsou připojeny k řídicí jednotce kabelem a potrubím o délce 10 m. Napájecí kabel má délku 1,5 m a je opatřen zástrčkou (včetně fázového invertoru pro 3fázový motor) Bezkontaktní piezorezistivní snímač tlaku připojitelný uvnitř skříně, monitorovaný řídicí jednotkou s přesností na jeden milimetr a zobrazením na displeji. Neucpávající se tlakové potrubí uvnitř nádrže bez pohyblivých částí v odpadní vodě.

Řídicí jednotka zajišťuje tepelnou ochranu motoru a monitoruje provoz čerpadla. Tepelná ochrana motoru sestává z tepelných spínačů ve vinutí.

Funkce řídicí jednotky:

  • zapínání/vypínání jednoho čerpadla s řezacím zařízením na základě spojitého signálu z piezorezistivního snímače
  • jističem a/nebo měřením proudu a také připojením tepelných spínačů
  • ochrana motoru proti běhu na sucho pomocí omezení doby běhu s následným nouzovým provozem
  • 24hodinový automatický zkušební běh během dlouhé doby nečinnosti

nastavení dob zpoždění:

  • zpoždění zastavení (doba od dosažení zastavovací hladiny do zastavení čerpadla)
  • zpoždění spuštění (doba od dosažení spouštěcí hladiny do spuštění čerpadla)
  • zpoždění alarmu (doba od výskytu poruchy do signalizace alarmu) pro zabránění krátkodobému alarmu vysoké hladiny v případě dočasného vysokého přítoku do nádrže.
  • automatické měření proudu pro signalizace alarmů

provozní signalizace:

  • provozní režim (automatický, ruční)
  • provozní hodiny
  • impulsy (počet spuštění)
  • nejvyšší naměřený proud motoru

výstražná signalizace:

  • stav čerpadla (běh, porucha)
  • porucha sledu fází a chybějící fáze
  • porucha aktivovaná tepelným spínačem
  • alarm vysoké hladiny vody
  • interval servisu/údržby (volitelný).
  • volba automatického resetování alarmů
  • protokol poruch pro až 20 alarmů
  • volba mezi různými počátečními hladinami
  • volba typu připojeného snímače
  • kalibrace snímače (přednastavená)
  • volba intervalu údržby 0, 3, 6 nebo 12 měsíců).

LC 221 má standardně 4 beznapěťové výstupy pro:

– čerpadlo v provozu – porucha čerpadla – alarm vysoké hladiny – běžná porucha. 6 digitálních vstupů pro následující funkce:
– připojení snímače tlaku (předběžně namontováno) – připojení analogového snímače (4–20 mA nebo 0–5 V) – připojení až čtyř hladinových spínačů nebo tlakových spínačů místo analogového snímače – připojení samostatného spínače hladiny, který bude použit pro detekci zaplavení mimo Multilift. Přečerpávací stanice jsou často instalovány v jímce v suterénu – nejnižší místo v budově. V případě například vtékání zemní vody nebo prasklého vodního potrubí bude řídicí jednotka signalizovat alarm. – připojení externího resetu alarmu – připojení tepelného spínače motoru

Řada Multilift je navržena podle normy EN12050-1, schválena a monitorována externím institutem LGA. Dalšími osvědčeními jsou VDE, GHOST, CB, EMV
